QVINTETT vårdsäng 105 & 120 cm

QVINTETT vårdsäng 105 & 120 cm

QVINTETT 105 & 120 cm - för de som behöver mer

QVINTETT 105 &120 är gjorda för brukare som kräver lite mer utrymme. Sängarna har hög komfort och säkerhet. QVINTETT-sängarna är väl beprövade under många år vilket ger en trygg och driftsäker sänglösning.
Sängen är testad och godkännd enligt IEC 60601-2-52.

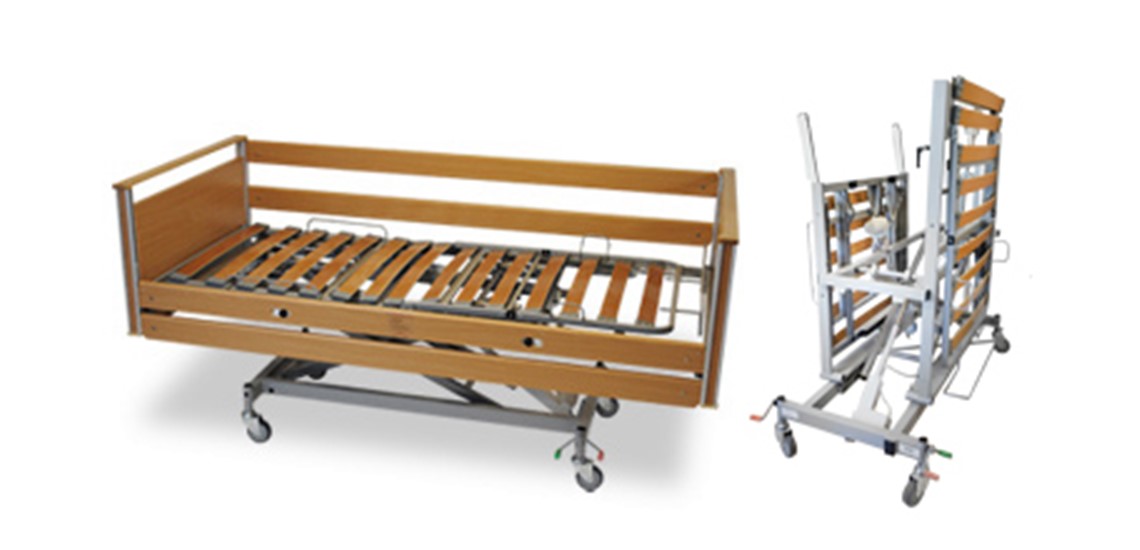

QVINTETT 105 & 120 är konstruerad för att underlätta hantering, montering och transport av sängen. Sängmekaniken kan enkelt och utan verktyg demonteras i tre delar, vilket underlättar leverans och montering i trånga utrymmen. Det är dock inte nödvändigt att i samband med transport demontera sängen i delar – det går lika bra att köra sängen på s k sängtransportvagn.

Funktion

DEMONTERING / MONTERING

QVINTETT HANDLING erbjuder många möjligheter till demontering och transport. Demontering sker utan verktyg.



INSTÄLLNING

QVINTETT-sängen erbjuder en mängd funktioner som enkelt styrs från sängens handkontroll. Notera särskilt att sängens fotdel går under horisontallinjen vid sittläge.

Sittläge med fotdel under horisontallinje.

Fotdel med högläge

Aktiv rygg med tillbakaföring av ryggstöd

Sängen är elektriskt reglerbar i höjd. Enkelt delbar utan verktyg mellan sängbotten och sänglyft. Förutom planläge kan sängbotten, steglöst och individuellt, ställas in med hjälp av elektriska motorer enligt nedan. Samtliga inställningar görs med sängens manöverdosa.

AKTIV RYGG

Sängens ryggstöd är aktivt, vilket innebär att ryggstödet, vid höjning, lyfts uppåt/bakåt och därmed lindrar den så kallade sjuveffekten.

Tack vare det aktiva ryggstödet erhålls mindre tryckbelastningar på patienten.

YTBEHANDLING
Sängens metalldelar är pulverlackade.

LIGGYTA
Sängens liggyta består av skiktlimmade, fjädrande träribbor (6 skikt) med folieyta. Träribborna är upphängda i följsamma gummihylsor, tillverkade av åldersbeständig gummiblanding.

RENGÖRING
Samtliga ytor kan rengöras med normalt förekommande rengörings- och desinficeringsmedel.

ELEKTRONIK OCH MOTORER
Comfort Qvintett drivs av ett lågvoltsystem, 24 V. Lågvoltsmotorer med inbyggda gränslägen för skonsam start och stopp, skyddsklass IP X6W.

Elektronikenhet innehåller inbyggd transformator, 220V/24V, samt elektroniskt skydd mot överlast, skyddsklass IP X6W. Ryggmotor är enbart tryckande för att eliminera klämrisk under ryggstöd.

LJUD
Max ljud = 49 dB

NORM
CE-märkt enligt sängnorm IEC 60601-2-52.

ARTIKELNUMMER
QH105H100Q4572001  QVINTETT 105cm inkl. sängram SAFIR 3-60
QH120H100Q4572001  QVINTETT 120cm inkl. sängram SAFIR 3-60



MÅTTUPPGIFTER

Sängram 3-60 Typ 105 Typ 120
Totalt yttermått, längd 214 cm 214 cm
Totalt yttermått, bredd 117 cm 132 cm
Totalt innermått, längd 206 cm 206 cm

Sängbotten QVINTETT
Indelning 4-delad 4-delad
Ryggstöd 77 cm 77 cm
Sätesdel 20 cm 20 cm
Lårdel 37 cm 37 cm
Fotdel 56 cm 56 cm
Max madrassmått 105x200 120x200

Kan förlängas i steg om 5 cm till max innermått

 221 cm 221 cm



Viktuppgifter - sängbotten
Ryggram 28 kg 33 kg
Fotram (exkl, lår-/fotdel) 22 kg 25 kg
Lår-/fotdel (urtagbar) 11 kg 12 kg
Totalvikt 61 kg 70 kg




 EGENSKAP SÄNGLYFT  TYP HL
Låsning av hjul C-lås
Hjuldiameter, standard 100 mm
Alternativa hjuldiameter 50, 80 mm
Lägsta höjd * ca 29-34 cm
Högsta höjd * ca 77-82 cm
Frigång ca 11-16 cm
Vikter 56 (32+25) kg
SWL (Safety working load) 220 kg
Brukarvikt 185 kg

*) Mått angivna exkl. madrass.



Qvintett vårdsängar 90cm, 105cm och 120cm kan enkelt och verktygslöst modifieras med en lågbyggd lyftchassiram. Sängen får då följande tekniska specifikationer:

Hjuldimension: 50mm (individuellt låsbara hjul)
Max brukarvikt: 145kg
Max SWL: 180kg
Min höjd: 25cm
Maxhöjd: 75cm
